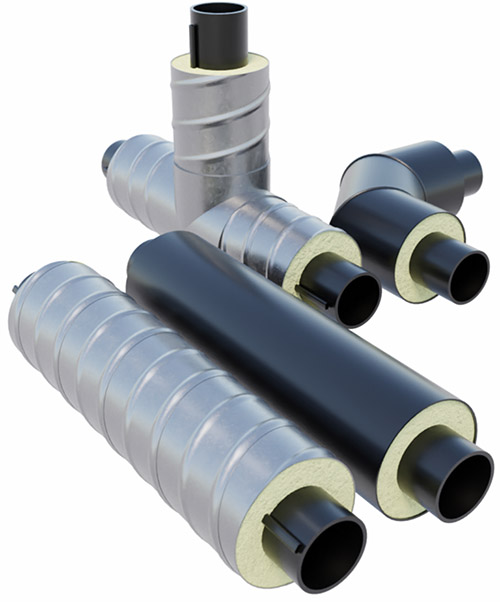

Трубы АРКТИК и АРКТИК ПОЛЮС-У

Трубы АРКТИК и АРКТИК ПОЛЮС-У
Трубы АРКТИК и АРКТИК ПОЛЮС-У Трубы АРКТИК и АРКТИК ПОЛЮС-У
В наличии
Цена по запросу
Системы полимерных изолированных труб и фасонных изделий АРКТИК и АРКТИК ПОЛЮС-У (АРКТИК ПОЛЮС-УК) предназначены для трубопроводов, транспортирующих воду (в том числе для хозяйственно-питьевого и противопожарного водоснабжения), напорной и безнапорной канализации.
Заказать
  • Описание
  • Характеристики
  • Оплата и доставка

Основные характеристики

Рабочая температура до 40°C — при давлении до 1,6 МПа
до 60°C — в безнапорных системах
Диапазон допустимых температур окружающей среды от -70°C до +60°C
Типоразмеры напорной трубы 32-1200 мм
Длина отрезка трубы до 12 м
Исполнение однотрубное; оснащается кабель-каналами для протяжки нагревательной ленты
Назначение незамерзающие сети холодного водоснабжения и канализации, прокладываемые наземно или в зоне промерзания грунта


Область применения


Системы полимерных изолированных труб и фасонных изделий АРКТИК и АРКТИК ПОЛЮС-У (АРКТИК ПОЛЮС-УК) предназначены для трубопроводов, транспортирующих воду (в том числе для хозяйственно-питьевого и противопожарного водоснабжения), напорной и безнапорной канализации.

Трубы и фасонные изделия с полиэтиленовой защитной оболочкой предназначены для подземной канальной и бесканальной прокладки, а также для наземной прокладки под насыпной призмой грунта.
Трубы и фасонные изделия в защитной оболочке из оцинкованной стали предназначены для наружной прокладки по эстакадам, в проходных каналах и туннелях.

По специальной заявке трубы и фасонные изделия могут быть изготовлены:
— с различным размерным отношением SDR рабочей трубы;
— с торцевыми заглушками изоляции (ТЗИ);
— со втулками под фланец и установленными стальными фланцами с полимерным покрытием.

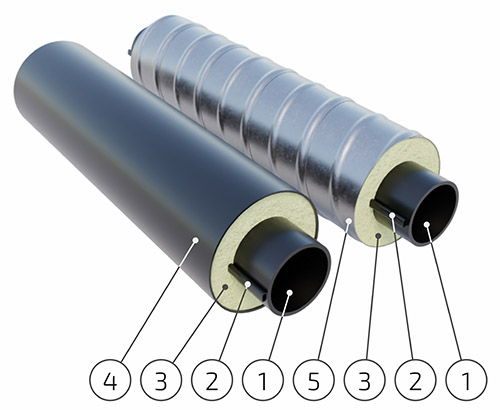

Конструкция трубы АРКТИК (АРКТИК ПОЛЮС-У)



Конструкция трубы

1. Рабочая труба из полиэтилена

2. Кабель-канал

3. Теплоизоляция (пенополиуретан)

4. Труба-оболочка из полиэтилена


5. Оболочка из оцинкованной стали

Полимерные теплоизолированные трубы АРКТИК и АРКТИК ПОЛЮС-У (АРКТИК ПОЛЮС-УК) представляют собой многослойную конструкцию, состоящую из напорной трубы, теплоизолирующего слоя и защитной оболочки.

Трубы АРКТИК ПОЛЮС-У и АРКТИК ПОЛЮС-УК оснащены одним или несколькими полиэтиленовыми кабель-каналами для внедрения в систему нагревательных элементов.


Преимущества системы
  • Рабочая труба предназначена для непосредственной транспортировки жидкости внутри трубопровода; она воспринимает давление, температуру и иное воздействие транспортируемой жидкости.
  • При производстве труб и фасонных изделий АРКТИК и АРКТИК ПОЛЮС-У (АРКТИК ПОЛЮС-УК) используются трубы по ГОСТ 18 599 из полиэтилена марки ПЭ100.
  • Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу, а также обеспечивает необходимую жесткость конструкции.
  • Для обеспечения минимальных тепловых потерь в трубопроводе в качестве теплоизоляционного слоя труб и фасонных изделий используется жесткий пенополиуретан (ППУ) заливочного типа.
  • При изготовлении трубных систем АРКТИК и АРКТИК ПОЛЮС-У (АРКТИК ПОЛЮС-УК) применяют теплоизоляцию трех типоразмеров:
  • 1-ый тип — минимальная теплоизоляция, обычно применяется без электрообогрева;
  • 2-ой тип — применяется преимущественно в Средней полосе;
  • 3-ий тип — применяется преимущественно в условиях Крайнего Севера и приравненных к ним регионах; может применяться также в условиях умеренного климата. Трубы с теплоизоляцией 3-его типа имеют высокую энергоэффективность и обеспечивают минимальные тепловые потери.
  • Защитная оболочка предназначена для физической защиты теплоизолирующего слоя от внешних воздействий.
  • В зависимости от способа прокладки трубопровода в трубных системах АРКТИК применяются два вида защитных оболочек:
  • — полиэтиленовая труба-оболочка (ПЭ-оболочка) — для подземной канальной и бесканальной прокладки;
  • — оболочка из оцинкованной стали (ОЦ-оболочка) — для наружной прокладки, прокладки в каналах и туннелях.
  • При производстве ПЭ-оболочек применяется композиция полиэтилена трубных марок. По специальному заказу ОЦ-оболочка может быть изготовлена из стального оцинкованного листа с увеличенной (на 20−30%) толщиной по сравнению со стандартной.
  • Кабель-каналы предназначены для протягивания нагревательных лент (в трубных системах АРКТИК-У и АРКТИК ПОЛЮС-У). В зависимости от назначения и типа изделия количество кабель-каналов может быть различно (от одного до трёх).
  • В напорных трубных системах кабель-канал всегда расположен на 3 часа по направлению движения транспортируемой среды.
  • При применении двух кабель-каналов в напорных трубопроводах они располагаются соответственно на 3 и 9 часов;
  • при использовании трех кабель-каналов — первый и второй располагаются на 3 и 9 часов, третий — на 6 или 12 часов (в зависимости от назначения трубопровода).
  • В самотечных трубопроводах кабель-канал всегда располагается на 6 часов.
  • Допускается использование в одной сети труб и фасонных изделий систем АРКТИК и АРКТИК ПОЛЮС-У (АРКТИК ПОЛЮС-УК) с гибкими трубами ИЗОПРОФЛЕКС АРКТИК-У.
  • При устройстве бесканальных канализационных сетей допускается совместное использование труб и фасонных элементов АРКТИК и АРКТИК ПОЛЮС-У (АРКТИК ПОЛЮС-УК) и ИЗОКОРСИС (ИЗОКОРСИС У).


Фасонные изделия АРКТИК и АРКТИК ПОЛЮС-У

  • Трубы
  • Отводы
  • Опоры неподвижные
  • Опоры неподвижные угловые
  • Переходы
  • Тройники
  • Тройники с выводами кабель-каналов
  • Тройники с краном воздушника
  • Тройники с краном сливника
  • Элементы вывода обогревающего кабеля
  • Элементы вывода кабелей термодатчиков и термозондов
  • Отводы с термодатчиками или термозондами с выводом кабелей термодатчиков
  • Краны шаровые
  • Переходы АРКТИК-ИЗОКОРСИС
  • Переходы ИЗОКОРСИС-АРКТИК

Производитель
Полимертепло
Страна производства
Россия

Документация

Трубы АРКТИК и АРКТИК ПОЛЮС-У
PDF,
1.24 Мб
Трубы АРКТИК и АРКТИК ПОЛЮС-У
PDF,
1.12 Мб
Трубы АРКТИК и АРКТИК ПОЛЮС-У
PDF,
0.99 Мб
Трубы АРКТИК и АРКТИК ПОЛЮС-У
PDF,
1.17 Мб
Трубы АРКТИК и АРКТИК ПОЛЮС-У
PDF,
0.99 Мб
