ИЗОПРОФЛЕКС - Гибкие полимерные теплоизолированные трубы

Заказать

Описание
Характеристики
Оплата и доставка

Трубы ИЗОПРОФЛЕКС КВАДРИГА — ИЗОПРОФЛЕКС КВАДРИГА

Гибкие полимерные теплоизолированные трубы ИЗОПРОФЛЕКС предназначены для создания и реконструкции систем горячего водоснабжения с максимальным рабочим давлением 0,6 МПа и температурой до 95°С.

Трубы ИЗОПРОФЛЕКС поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.

Номенклатура труб ИЗОПРОФЛЕКС представлена широким размерным рядом с типоразмерами напорной трубы от 25 до 110 мм.

Трубы ИЗОПРОФЛЕКС изготавливаются в однотрубном, двухтрубном и четырехтрубном исполнении.

Основные характеристики труб ИЗОПРОФЛЕКС
Максимальная рабочая температура	+95°C
Максимальное рабочее давление	0,6 МПа
Типоразмеры напорной трубы	25-110 мм
Длина отрезка трубы	до 2660 м
Исполнение	однотрубное (ИЗОПРОФЛЕКС) двухтрубное (ИЗОПРОФЛЕКС ТАНДЕМ) четырехтрубное (ИЗОПРОФЛЕКС КВАДРИГА)
Назначение	сети теплоснабжения

При создании теплосетей с использованием труб ИЗОПРОФЛЕКС применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладки трубопроводом методом горизонтально направленного бурения.

Конструкция и физические характеристики используемых при производстве труб ИЗОПРОФЛЕКС материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройки: строения, коммуникации, отдельно стоящие деревья и т.д.

Физические свойства труб ИЗОПРОФЛЕКС позволяют производить укладку без учета их теплового расширения; при прокладке не требуется устройство компенсаторов, отводов и неподвижных опор.

Монтаж трубопроводов ИЗОПРОФЛЕКС производится при помощи пресс-фитингов, а также компрессионных фитингов.

Конструкция трубы ИЗОПРОФЛЕКС

Конструкция труб ИЗОПРОФЛЕКС представляют собой классическую конструкцию гибких теплоизолированных труб и состоит из напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.

Внутренняя труба из сшитого полиэтилена PE-Xa
Кислороднозащитный слой
Слой теплоизоляции (полужесткий пенополиуретан)
Барьерный слой
Защитная оболочка из полиэтилена
Идентификационные полосы зеленого цвета

При изготовлении труб ИЗОПРОФЛЕКС используется непрерывный технологический процесс, обеспечивающий выпуск длинномерных отрезков с прочным межслойным сцеплением.

Напорная труба является ключевым конструктивным элементом трубопроводной системы, именно по ней осуществляется основное движение теплоносителя или иной рабочей среды. Напорная труба изготовлена из сшитого полиэтилена PE-Xa, который отличается высокой прочностью, устойчивостью к температурным нагрузкам, внутреннему давлению и воздействию агрессивных факторов эксплуатации. Дополнительно наружная поверхность трубы защищена специальным кислородозащитным слоем, который препятствует проникновению кислорода через стенки материала во внутреннюю среду трубопровода.

Изолирующий слой выполняет функцию тепловой защиты напорной трубы, снижая теплопотери и способствуя поддержанию заданной температуры теплоносителя на всем протяжении его транспортировки по трубопроводу. Благодаря этому обеспечивается стабильность рабочих параметров системы, повышается энергоэффективность трубопроводной линии и уменьшается влияние внешних температурных условий на транспортируемую среду. Для изготовления данного слоя применяется композиция полужесткого озонобезопасного пенополиуретана (ППУ), обладающая необходимыми теплоизоляционными характеристиками и эксплуатационной надежностью. Формирование теплоизоляции осуществляется в ходе непрерывного технологического процесса, что позволяет добиться однородной структуры материала, равномерного распределения плотности и стабильности теплофизических свойств по всей длине трубы. Это, в свою очередь, гарантирует одинаковую эффективность тепловой изоляции на каждом участке изделия и повышает общую долговечность трубопровода.

Гофрированная защитная оболочка служит наружным защитным слоем трубы и предназначена для предохранения теплоизоляции от различных внешних воздействий, возникающих в процессе транспортировки, монтажа и эксплуатации трубопроводной системы. Она эффективно защищает теплоизоляционный слой от механических повреждений, воздействия влаги, ультрафиолетового излучения, а также от иных неблагоприятных факторов окружающей среды, способных снизить эксплуатационные характеристики изделия.

Конструктивно защитная оболочка выполнена в виде слоя из экструдированной светостабилизированной композиции полиэтилена, применение которого обеспечивает оболочке высокую прочность, устойчивость к атмосферным воздействиям, долговечность и сохранение эксплуатационных свойств в течение всего срока службы трубопровода. За счет жесткого сцепления с теплоизоляционным слоем оболочка образует с ним единую прочную конструкцию, что повышает надежность изделия и исключает смещение или отделение наружного защитного покрытия в процессе эксплуатации.

На внешней поверхности оболочки нанесены продольные сдвоенные идентифицирующие полосы зеленого цвета, которые служат отличительным маркировочным признаком и обеспечивают визуальную идентификацию изделия при хранении, транспортировке, монтаже и техническом обслуживании.

Номенклатура труб ИЗОПРОФЛЕКС

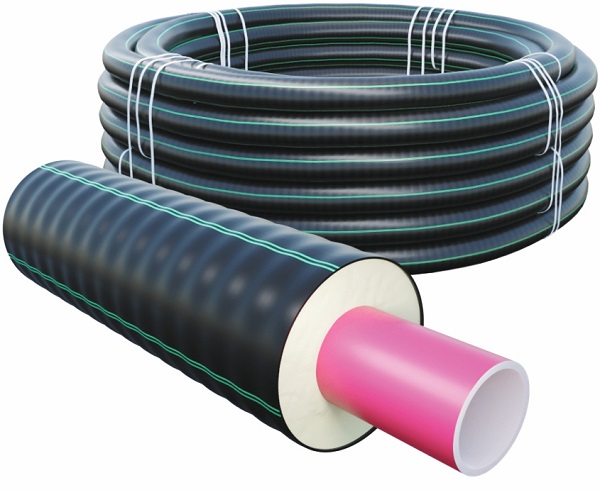

Однотрубное исполнение — ИЗОПРОФЛЕКС
	Типоразмер трубы	Напорная труба, d×s, мм	Защитная оболочка, D×s1, мм	Масса, кг/м
1	25/63	25,0×2,3	64,0×2,0	0,75
2	32/75 ПЛЮС	32,0×2,9	79,0×2,0	0,82
3	40/75	40,0×3,7	79,0×2,0	1,15
4	50/90	50,0×4,6	94,0×2,2	1,63
5	63/110	63,0×5,8	115,0×2,4	2,35
6	75/125	75,0×6,8	130,0×2,6	3,04
7	90/140	90,0×8,2	145,0×2,7	3,98
8	110/160	110,0×10,0	165,0×2,9	5,37

Обозначение трубы ИЗОПРОФЛЕКС (в однотрубном исполнении) в заказной спецификации состоит из:

слова «труба»;
торгового наименования трубы – «ИЗОПРОФЛЕКС»;
типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
слова «ПЛЮС» – указателя на изготовление трубы с увеличенной толщиной теплоизоляции;
рабочего давления в мегапаскалях, состоящего из обозначения (символ "P"), числового значения (последовательность символов «0,6») и обозначения единиц измерения – «МПа».

Пример обозначения в заказной спецификации:

Гибкая полимерная теплоизолированная труба с типоразмером напорной трубы 90 и типоразмером защитной оболочки 140, рассчитанная на рабочее давление 0,6 МПа при переменной температуре +95°С:

Труба ИЗОПРОФЛЕКС 90/140 P 0,6 МПа

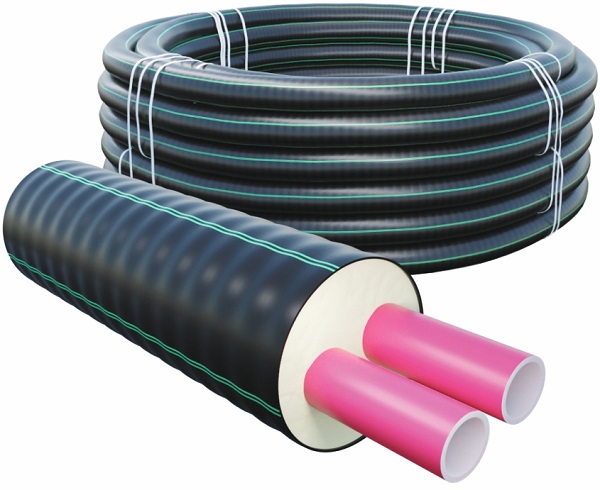

Двухтрубное исполнение — ИЗОПРОФЛЕКС ТАНДЕМ
	Типоразмер трубы	Напорная труба, d×s, мм	Защитная оболочка, D×s1, мм	Масса, кг/м
1	25+25/90	25,0×2,3	94,0×2,2	1,38
2	32+32/110	32,0×2,9	115,0×2,4	1,95
3	40+40/125	40,0×3,7	130,0×2,6	2,55
4	50+50/160	50,0×4,6	165,0×2,9	3,87
4	63+63/180	63,0×5,8	185,0×3,0	5,09

Обозначение трубы ИЗОПРОФЛЕКС ТАНДЕМ (в двухтрубном исполнении) в заказной спецификации состоит из:

слова «труба»;
торгового наименования трубы и указателя на двухтрубное исполнение – «ИЗОПРОФЛЕКС ТАНДЕМ»;
типоразмеров напорных труб, перечисленных через символ "+";
символа "/";
типоразмера защитной оболочки;
рабочего давления в мегапаскалях, состоящего из обозначения (символ "P"), числового значения (последовательность символов «0,6») и обозначения единиц измерения – «МПа».

Пример обозначения трубы ИЗОПРОФЛЕКС ТАНДЕМ в заказной спецификации:

Гибкая полимерная теплоизолированная труба с двумя напорными трубами типоразмером 50 и типоразмером защитной оболочки 160, рассчитанная на рабочее давление 0,6 МПа при переменной температуре +95°С:

Труба ИЗОПРОФЛЕКС ТАНДЕМ 50+50/160 P 0,6 МПа

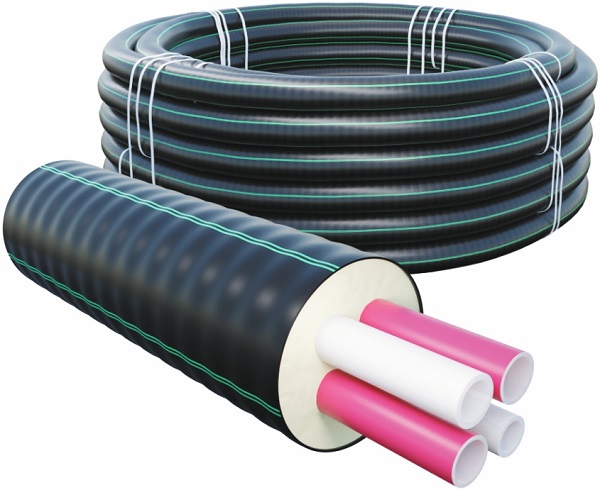

Четырехтрубное исполнение — ИЗОПРОФЛЕКС КВАДРИГА
	Типоразмер трубы	Напорная труба, d×s, мм	Защитная оболочка, D×s1, мм	Масса, кг/м
1	25+25 SDR 11 25+20 SDR 7,4/145	25,0×2,3 25,0×2,3 25,0×3,5 20,0×2,8	150,0×27	3,04
2	32+32 SDR 11 32+25 SDR 7,4/145	32,0×2,9 32,0×2,9 32,0×4,4 25,0×3,5	150,0×2,7	3,39
3	40+40 SDR 11 40+32 SDR 7,4/160	40,0×3,7 40,0×3,7 40,0×5,5 32,0×4,4	165,0×2,9	4,39

Обозначение трубы ИЗОПРОФЛЕКС КВАДРИГА (в четырехтрубном исполнении) в заказной спецификации состоит из:

слова «труба»;
торгового наименования трубы – «ИЗОПРОФЛЕКС КВАДРИГА»;
типоразмеров напорных труб с размерным соотношением SDR 11, перечисленных через символ "+";
последовательности символов «SDR 11».
рабочего давления для напорных труб с SDR 11 в мегапаскалях, состоящего из обозначения (символ "P"), числового значения (последовательность символов «0,6») и обозначения единиц измерения – «МПа».
типоразмеров напорных труб с размерным соотношением SDR 7,4, перечисленных через символ "+";
последовательности символов «SDR 7,4».
рабочего давления для напорных труб с SDR 7,4 в мегапаскалях, состоящего из обозначения (символ "P"), числового значения (последовательность символов «1,0») и обозначения единиц измерения – «МПа».
символа "/";
типоразмера защитной оболочки.

Пример обозначения трубы ИЗОПРОФЛЕКС КВАДРИГА в заказной спецификации:

Гибкая полимерная теплоизолированная труба в четырехтрубном исполнении (две трубы с SDR 11 типоразмерами 40+40 и две трубы с SDR 7,4 типоразмерами 40+32), рассчитанная на работу при переменной температуре до +95°С, в защитной оболочке типоразмером 160:

Труба ИЗОПРОФЛЕКС КВАДРИГА 40+40 SDR 11 P 0,6 МПа 40+32 SDR 7,4 P 1,0 МПа /160
