- Трубы предназначены для бесканальной прокладки трубопровода , а также для прокладки в непроходных каналах.
-
Рабочая температура до 160°C
-
Рабочее давление до 1,6 МПа
-
Типоразмеры напорной трубы 55-163 мм
-
Длина отрезка трубы до 750 м
-
Исполнение - однотрубное
-
Назначение: сети теплоснабжения
Трубы КАСАФЛЕКС поставляются на строительную площадку длинномерными отрезками в бухтах или на барабанах, что значительно уменьшает количество стыковых соединений по сравнению с традиционными стальными ПИ-трубами.
Конструкция и физические характеристики материалов, используемых в производстве труб КАСАФЛЕКС, обеспечивают им значительную гибкость, что дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в условиях плотной городской застройки: строения, коммуникации, отдельно стоящие деревья.
Трубы КАСАФЛЕКС обладают способностью компенсировать тепловые перемещения трубопровода, что позволяет проектировать и прокладывать теплотрассу без применения компенсаторов и неподвижных опор.

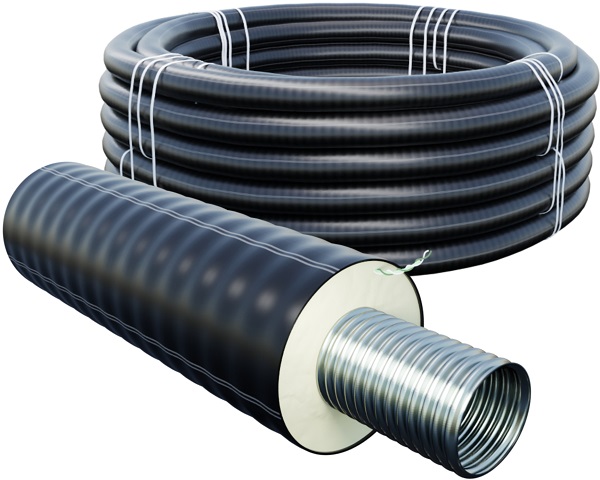

Конструкция трубы КАСАФЛЕКС
Конструкция труб КАСАФЛЕКС представляет собой классическую конструкцию гибких предизолированных труб и состоит из стальной спирально-гофрированной напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.
|
1.
|
Напорная спирально-гофрированная стальная труба
|
|
2.
|
Гибкий сигнальный кабель системы оперативного дистанционного контроля (ОДК)
|
|
3.
|
Слой теплоизоляции (полужесткий пенополиуретанизоцианурат)
|
|
4.
|
Барьерный слой
|
|
5.
|
Защитная оболочка из полиэтилена
|
|
6.
|
Идентификационные полосы серого цвета
|
Напорная труба изготавливается из нержавеющей стали, легированной молибденом, благодаря чему устойчивых к межкристаллитной коррозии, коррозионному растрескиванию под напряжением и к воздействию хлора.
Для снятия внутренних напряжений, накапливающихся в процессе гофрирования напорной трубы, нами применяется ее высокотемпературная термообработка способом индукционного нагрева в атмосфере инертного газа. Этим достигается улучшение стойкости трубы к коррозионному растрескиванию под напряжением с одновременным сохранением защитного слоя на поверхности металла, характерного для нержавеющих сталей.
Трубы КАСАФЛЕКС оснащены гибкими проводниками системы оперативного дистанционного контроля (СОДК). Эта система позволяет просигнализировать о намокании теплоизоляции на ранних стадиях, а также определить места порывов трубопровода и утечек теплоносителя.
Номенклатура труб КАСАФЛЕКС
|
Типоразмер трубы
|
Напорная труба,
d1×s/d, мм
|
Защитная оболочка,
D×s1, мм
|
Масса,
кг/м
|
|
55/110
|
55,0×0,5/48,0
|
114,0×2,4
|
2,31
|
|
66/125
|
66,0×0,5/60,0
|
129,7×2,6
|
2,79
|
|
86/145
|
85,6×0,6/75,0
|
150,4×2,7
|
3,78
|
|
109/160
|
109,2×0,8/98,0
|
165,3×2,9
|
5,21
|
|
143/200
|
142,9×0,9/127,0
|
200,7×3,1
|
7,31
|
|
163/225
|
163,0×1,0/147,0
|
225,9×3,2
|
8,80
|
