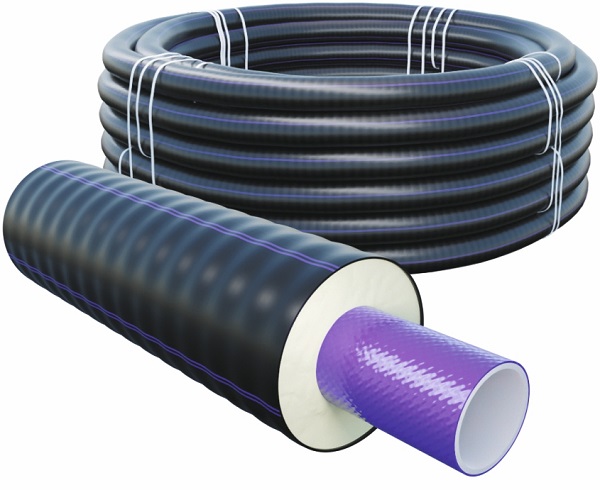

Трубы ИЗОПРОФЛЕКС-75А

В наличии

Цена по запросу

ИЗОПРОФЛЕКС-75А - Гибкие полимерные теплоизолированные трубы

Описание
Характеристики
Оплата и доставка

Гибкие полимерные теплоизолированные трубы ИЗОПРОФЛЕКС-75А предназначены для создания и реконструкции систем холодного и горячего водоснабжения с максимальным рабочим давлением 1,0 МПа и максимальной рабочей температурой 75°С.

Трубы ИЗОПРОФЛЕКС-75А поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.

Номенклатура труб ИЗОПРОФЛЕКС-75А представлена широким размерным рядом с типоразмерами напорной трубы от 40 до 160.

Основные характеристики труб ИЗОПРОФЛЕКС-75А
Максимальная рабочая температура	+75°C
Максимальное рабочее давление	1,0 МПа
Типоразмеры напорной трубы	40-160 мм
Длина отрезка трубы	до 1500 м
Исполнение	однотрубное
Назначение	сети ГВС и ХВС

При создании теплосетей с использованием труб ИЗОПРОФЛЕКС-75А применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладки трубопроводом методом горизонтально направленного бурения.

Конструкция и физические характеристики используемых при производстве труб ИЗОПРОФЛЕКС-75А материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройки: строения, коммуникации, отдельно стоящие деревья и т.д.

Физические свойства труб ИЗОПРОФЛЕКС-75А позволяют производить укладку без учета их теплового расширения; при прокладке не требуется устройство компенсаторов, отводов и неподвижных опор.

Монтаж трубопроводов ИЗОПРОФЛЕКС-75А производится при помощи пресс-фитингов с полимерной втулкой (ПВ), а также фасонных изделий ПОЛИМЕРТЕПЛО.PRO.

Конструкция трубы ИЗОПРОФЛЕКС-75А

Конструкция труб ИЗОПРОФЛЕКС-75А представляет собой классическую конструкцию гибких предизолированных труб и состоит из многослойной армированной напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.

Тонкостенная труба из полиэтилена повышенной термостойкости (PE-RT тип II)
Армирующие нити из высокомодульного волокна
Наружный слой напорной трубы
Слой теплоизоляции (полужесткий пенополиуретан)
Барьерный слой
Защитная оболочка из полиэтилена
Идентификационные полосы фиолетового цвета

Трубы ИЗОПРОФЛЕКС-75А изготавливаются длинномерными отрезками в течение непрерывного технологического процесса, благодаря чему каждый из слоев имеет прочное физическое сцепление с соседними слоями.

Внутренняя тонкостенная труба производится из полиэтилена повышенной термостойкости (PE‑RT тип II) методом непрерывной экструзии.

Армирующий слой представляет собой каркас из нескольких групп нитей из высокомодульного волокна, которые вплетены в трубу с определенным шагом и под углом к оси трубы. Высокотемпературный адгезив обеспечивает прочное сцепление с предыдущим слоем, а нанесенный поверх армирующих нитей наружный слой делает напорную трубу монолитной конструкцией.

Наличие армирующего слоя обеспечивает трубам ИЗОПРОФЛЕКС-75А уникальные эксплуатационные свойства и позволяет:

уменьшить толщину стенки напорной трубы, сохраняя способность транспортировки теплоносителя при максимальном рабочем давлении 1,0 МПа;
увеличить гибкость и уменьшить массу трубы, что является существенными преимуществами при транспортировке трубы и монтаже теплосети;
уменьшить коэффициент линейного удлинения трубы;
частично компенсировать гидравлические удары, возникающие в системе.

Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу; изготавливается из полужесткого озонобезопасного пенополиуретана в результате непрерывного технологического процесса, что обеспечивает равномерность свойств тепловой изоляции на протяжении всего отрезка трубы.

Гофрированная защитная оболочка предназначена для защиты теплоизоляции трубы от внешних воздействий и представляет собой слой из экструдированной светостабилизированной композиции полиэтилена, имеющего жесткое сцепление со слоем теплоизоляции. На внешней поверхности защитной оболочки нанесены продольные сдвоенные идентифицирующие полосы фиолетового цвета.

Номенклатура труб ИЗОПРОФЛЕКС-75А

	Типоразмер трубы	Напорная труба, d×s, мм	Защитная оболочка, D×s1, мм	Масса, кг/м
1	40/75	40,0×2,8	79,0×2,0	1,08
2	50/90	47,6×3,6	94,0×2,2	1,56
3	63/100	58,5×4,0	103,0×2,2	1,80
4	75/110	69,5×4,6	115,0×2,4	2,27
5	90/125	84,0×6,0	130,0×2,6	3,07
6	110/145	101,0×6,5	150,0×2,7	3,87
7	125/160	116,0×6,8	165,0×2,9	4,57
8	140/180	127,0×7,1	185,0×3,0	5,40
9	160/200	144,0×7,5	201,0×3,1	6,28

Обозначение трубы в заказной спецификации состоит из:

слова «труба»;
торгового наименования трубы – «ИЗОПРОФЛЕКС-75А»;
типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
указателя (при необходимости) на увеличенную толщину слоя теплоизоляции – слова «ПЛЮС»;
рабочего давления в мегапаскалях, состоящего из обозначения (символ "P"), числового значения (последовательность символов «1,0») и обозначения единиц измерения – «МПа».

Пример обозначения в заказной спецификации:

Гибкая полимерная теплоизолированная труба с типоразмером напорной трубы 90 и типоразмером защитной оболочки 125, рассчитанная на рабочее давление 1,0 МПа при переменной температуре до 75°C:
•	Труба ИЗОПРОФЛЕКС-75А 90/125 P 1,0 МПа

Способы монтажа труб ИЗОПРОФЛЕКС-75А

Ответвление трубопровода ИЗОПРОФЛЕКС-75А при помощи тройника углового ПОЛИМЕРТЕПЛО.PRO

Для соединения труб ИЗОПРОФЛЕКС-75А используется специально созданный набор соединительных изделий — фасонных изделий с полимерной втулкой (ПВ), конструкция которых позволяет соединять трубы в различных комбинациях, создавая тепловую сеть любой сложности и пространственной конфигурации.

В номенклатуру фасонных изделий с полимерной втулкой включаются:

пресс-фитинг с ПВ под сварку — для присоединения трубы ИЗОПРОФЛЕКС-75А к металлическим участкам трубопровода;
пресс-муфта с ПВ — для соединения двух труб ИЗОПРОФЛЕКС-75А между собой (различают равнопроходные и редукционные пресс-муфты с ПВ);
пресс-тройник с ПВ — для ответвления трубопровода (различают равнопроходные и редукционные пресс-тройники с ПВ).

Также для монтажа тепловой сети с использованием труб ИЗОПРОФЛЕКС-75А применяются фасонные изделия системы ПОЛИМЕРТЕПЛО.PRO. Это набор фасонных изделий с тепловой изоляцией, изготовленной в заводских условиях.
В стандартную номенклатуру фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO включаются:

отводы 90 град ПОЛИМЕРТЕПЛО.PRO — для изменения направления потока теплоносителя на угол 90°;
тройники прямые ПОЛИМЕРТЕПЛО.PRO — для слияния и деления потоков теплоносителя в одной плоскости;
тройники угловые ПОЛИМЕРТЕПЛО.PRO — для слияния и деления потоков теплоносителя в различных плоскостях.

По специальному заказу при согласовании со специалистами Инженерного центра возможно изготовление фасонных изделий ПОЛИМЕРТЕПЛО.PRO иного функционального назначения и/или с параметрами, отличными от изделий, включенных в стандартную номенклатуру.

Монтаж фасонных изделий с ПВ, а также фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO производится специальным гидравлическим инструментом.

Транспортировка

Трубы ИЗОПРОФЛЕКС-75А поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком.

Хранение и транспортировка труб осуществляется в бухтах или на барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и от способа хранения/транспортировки.

Поставка в бухтах — стандартная намотка
Поставка в бухтах — «зимняя» намотка
Поставка на барабанах
Поставка в отрезках

Стандартная намотка бухты производится при среднесуточной температуре окружающей среды выше +5°C.

Типоразмер трубы	Минимальный радиус изгиба, м	Максимальная длина трубы в бухте, м	Высота (диаметр) бухты, D, м	Ширина бухты, B, м
40/75	0,8	310	2,50	1,2
50/90	0,8	250	2,59	1,2
63/100	0,9	230	2,65	1,2
75/110	0,9	200	2,71	1,2
90/125	1,0	170	2,79	1,2
110/145	1,1	150	2,92	1,2
125/160	1,2	100	2,69	1,2
140/180	1,3	80	2,77	1,2
160/200	1,4	—	—	—

*	Трубы 160/200 в бухты не наматываются. Поставка осуществляется только на барабанах или мерными отрезками — до 14 м.
