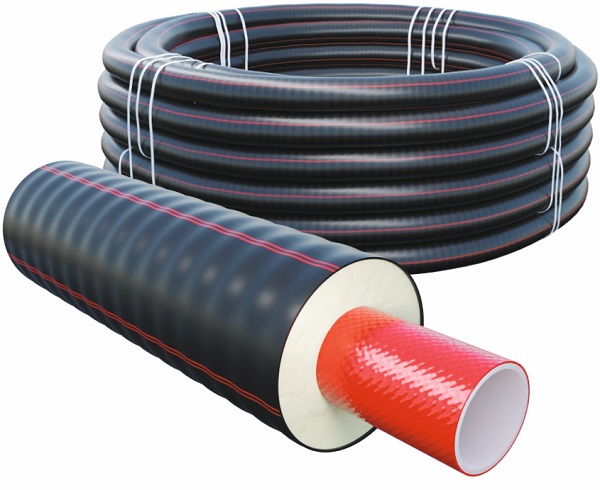

Трубы КОРДФЛЕКС

В наличии

Цена по запросу

Гибкие полимерные теплоизолированные трубы КОРДФЛЕКС предназначены для создания и реконструкции систем теплоснабжения при максимальном рабочем давлении 1,6 МПа и максимальной рабочей температуре теплоносителя не более 130°С в пределах качественного регулирования отпуска тепла 130°С-70°С.

Заказать

Описание
Характеристики
Оплата и доставка

Трубы КОРДФЛЕКС поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.

Номенклатура труб КОРДФЛЕКС представлена широким размерным рядом с типоразмерами напорной трубы от 50 до 160 мм.

Основные характеристики труб КОРДФЛЕКС
Максимальная рабочая температура	+130°C
Максимальное рабочее давление	1,6 МПа
Типоразмеры напорной трубы	50-160 мм
Длина отрезка трубы	до 900 м
Исполнение	однотрубное
Назначение	сети теплоснабжения

При создании теплосетей с использованием труб КОРДФЛЕКС применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладки трубопроводом методом горизонтально направленного бурения.

Конструкция и физические характеристики используемых при производстве труб КОРДФЛЕКС материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройки: строения, коммуникации, отдельно стоящие деревья и т.д.

Физические свойства труб КОРДФЛЕКС позволяют производить укладку без учета их теплового расширения; при прокладке не требуется устройство компенсаторов, отводов и неподвижных опор.

Монтаж трубопроводов КОРДФЛЕКС производится при помощи фитингов обжимных КОРДФЛЕКС, а также фасонных изделий КОРДФЛЕКС.PRO.

Конструкция трубы КОРДФЛЕКС

Конструкция труб КОРДФЛЕКС представляет собой классическую конструкцию гибких предизолированных труб и состоит из многослойной армированной напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.

Тонкостенная труба из высокотемпературных полимеров
Высокотемпературный адгезив
Армирующий слой из высокомодульного волокна
Наружный слой напорной трубы
Слой теплоизоляции (полужесткий пенополиуретан)
Барьерный слой
Защитная оболочка из полиэтилена
Идентификационные полосы красного цвета

Трубы КОРДФЛЕКС изготавливаются длинномерными отрезками в течение непрерывного технологического процесса, благодаря чему каждый из слоев имеет прочное физическое сцепление с соседними слоями.

При разработке трубы КОРДФЛЕКС были исследованы и испытаны специальные марки конструкционных термопластов, разработаны собственные адгезивы и термостойкие композиции полимеров, способные выдерживать высокие температуры при длительной эксплуатации. Для переработки таких материалов разработан дизайн пятислойной напорной трубы, а конструкторским отделом АО «Завода АНД Газтрубпласт» спроектирована технологическая оснастка для многослойной экструзии.

Армирующий слой представляет собой каркас из нескольких групп нитей из высокомодульного волокна, которые вплетены в трубу с определенным шагом и под углом к оси трубы. Высокотемпературный адгезив обеспечивает прочное сцепление с предыдущим слоем, а нанесенный поверх армирующих нитей наружный слой делает напорную трубу монолитной конструкцией.

Наличие армирующего слоя обеспечивает трубам КОРДФЛЕКС уникальные эксплуатационные свойства и позволяет:

уменьшить толщину стенки напорной трубы, сохраняя способность транспортировки теплоносителя при максимальном рабочем давлении 1,6 МПа;
увеличить гибкость и уменьшить массу трубы, что является существенными преимуществами при транспортировке трубы и монтаже теплосети;
уменьшить коэффициент линейного удлинения трубы;
частично компенсировать гидравлические удары, возникающие в системе.

Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу; изготавливается из полужесткого озонобезопасного пенополиуретана в результате непрерывного технологического процесса, что обеспечивает равномерность свойств тепловой изоляции на протяжении всего отрезка трубы.

Для повышения энергоэффективности трубопровода в теплоизоляционном слое применен вспенивающий агент последнего поколения, что позволяет снизить тепловые потери при высокотемпературной эксплуатации.

Гофрированная защитная оболочка предназначена для защиты теплоизоляции трубы от внешних воздействий и представляет собой слой из экструдированной светостабилизированной композиции полиэтилена, имеющего жесткое сцепление со слоем теплоизоляции. На внешней поверхности защитной оболочки нанесены продольные сдвоенные идентифицирующие полосы оранжевого цвета.

Номенклатура труб КОРДФЛЕКС

	Типоразмер трубы	Напорная труба, d×s, мм	Защитная оболочка, D×s1, мм	Масса, кг/м
1	50/100	47,6×3,6	103,0×2,2	1,72
2	63/110	58,5×4,0	115,0×2,4	2,09
3	75/125	69,5×4,6	130,0×2,6	2,65
4	90/145	84,0×6,0	150,0×2,7	3,57
5	110/160	101,0×6,5	165,0×2,9	4,34
6	125/180	116,0×6,8	185,0×3,0	5,19
7	140/200	127,0×7,1	201,0×3,1	5,96
8	160/225	144,0×7,5	226,0×3,2	7,18

Обозначение трубы в заказной спецификации состоит из:

слова «труба»;
торгового наименования трубы – «КОРДФЛЕКС»;
типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
максимального рабочего давления в мегапаскалях, состоящего из обозначения (символ "P"), числового значения (последовательность символов «1,6») и обозначения единиц измерения (последовательность символов «МПа»);
максимальной рабочей температуры транспортируемого теплоносителя в градусах Цельсия – в виде последовательности символов «130°C».

Пример обозначения в заказной спецификации:

Гибкая полимерная теплоизолированная труба КОРДФЛЕКС с типоразмером напорной трубы 110 и типоразмером защитной оболочки 160, рассчитанная на рабочее давление 1,6 МПа при переменной температуре до 130°С:
•	Труба КОРДФЛЕКС 110/160 P 1,6 МПа 130°C

Способы монтажа труб КОРДФЛЕКС

Соединение трех труб КОРДФЛЕКС с помощью углового тройника КОРДФЛЕКС / Группа ПОЛИМЕРТЕПЛО — Ответвление трубопровода КОРДФЛЕКС при помощи тройника углового КОРДФЛЕКС.PRO

Для соединения труб КОРДФЛЕКС используется специально созданный набор соединительных изделий — обжимных фасонных изделий КОРДФЛЕКС, конструкция которых позволяет соединять трубы в различных комбинациях, создавая тепловую сеть любой сложности и пространственной конфигурации.

В номенклатуру фасонных изделий КОРДФЛЕКС включаются:

фитинг обжимной КОРДФЛЕКС под сварку — для присоединения трубы к металлическим участкам трубопровода;
муфта обжимная КОРДФЛЕКС — для соединения двух труб между собой (различают равнопроходные и редукционные муфты обжимные КОРДФЛЕКС);
тройник обжимной КОРДФЛЕКС — для ответвления трубопровода (различают равнопроходные и редукционные тройники обжимные КОРДФЛЕКС).

Также для монтажа тепловой сети с использованием труб КОРДФЛЕКС применяются фасонные изделия системы КОРДФЛЕКС.PRO. Это набор фасонных изделий с тепловой изоляцией, изготовленной в заводских условиях.
В стандартную номенклатуру фасонных изделий системы КОРДФЛЕКС.PRO включаются:

отводы 90 град КОРДФЛЕКС.PRO — для изменения направления потока теплоносителя на угол 90°;
тройники прямые КОРДФЛЕКС.PRO — для слияния и деления потоков теплоносителя в одной плоскости;
тройники угловые КОРДФЛЕКС.PRO — для слияния и деления потоков теплоносителя в различных плоскостях.

По специальному заказу при согласовании возможно изготовление фасонных изделий КОРДФЛЕКС.PRO иного функционального назначения и/или с параметрами, отличными от изделий, включенных в стандартную номенклатуру.

Монтаж обжимных фасонных изделий КОРДФЛЕКС, а также фасонных изделий системы КОРДФЛЕКС.PRO производится специальным гидравлическим инструментом.

Транспортировка

Трубы КОРДФЛЕКС поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком.

Хранение и транспортировка труб осуществляется в бухтах или на барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и от способа хранения/транспортировки.

Поставка в бухтах —стандартная намотка
Поставка в бухтах —«зимняя» намотка
Поставкана барабанах
Поставкав отрезках

Стандартная намотка бухты производится при среднесуточной температуре окружающей среды выше +5°.

Типоразмер трубы	Минимальный радиус изгиба, м	Максимальная длина трубы в бухте, м	Высота (диаметр) бухты, D, м	Ширина бухты, B, м
50/100	0,9	230	2,65	1,2
63/110	0,9	200	2,71	1,2
75/125	1,0	170	2,79	1,2
90/145	1,1	150	2,92	1,2
110/160	1,2	100	2,69	1,2
125/180	1,2	80	2,77	1,2
140/200	1,4	80	2,85	1,2
160/225*	1,6	—	—	—

*	Трубы 160/225 в бухты не наматываются. Поставка осуществляется только на барабанах или мерными отрезками — до 14 м.
