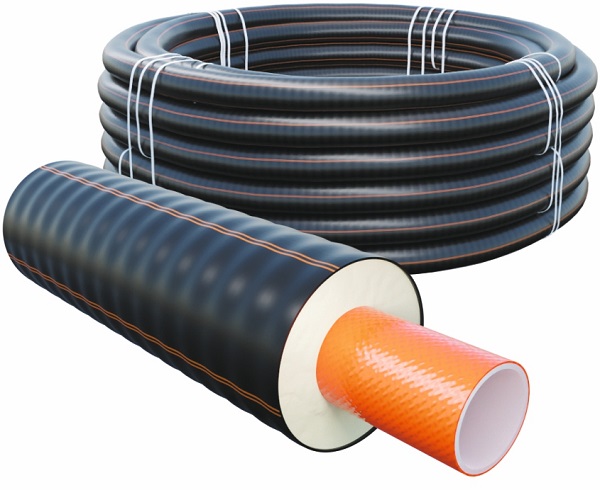

Трубы ИЗОПРОФЛЕКС-115А

В наличии

Цена по запросу

ИЗОПРОФЛЕКС-115А/1,6 - Гибкие полимерные теплоизолированные трубы

Описание
Характеристики
Оплата и доставка

Гибкие полимерные теплоизолированные трубы ИЗОПРОФЛЕКС-115А предназначены для создания и реконструкции систем теплоснабжения с максимальным рабочим давлением 1,0 МПа и расчетным температурным графиком качественного регулирования отпуска тепла 115°С–70°С.

Трубы ИЗОПРОФЛЕКС-115А поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.

Номенклатура труб ИЗОПРОФЛЕКС-115А представлена широким размерным рядом с типоразмерами напорной трубы от 50 до 160 мм.

Основные характеристики труб ИЗОПРОФЛЕКС-115А
Максимальная рабочая температура	+115°C
Максимальное рабочее давление	1,0 МПа
Типоразмеры напорной трубы	50-160 мм
Длина отрезка трубы	до 900 м
Исполнение	однотрубное
Назначение	сети теплоснабжения

При создании теплосетей с использованием труб ИЗОПРОФЛЕКС-115А применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладки трубопроводом методом горизонтально направленного бурения.

Конструкция и физические характеристики используемых при производстве труб ИЗОПРОФЛЕКС-115А материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройки: строения, коммуникации, отдельно стоящие деревья и т.д.

Физические свойства труб ИЗОПРОФЛЕКС-115А позволяют производить укладку без учета их теплового расширения; при прокладке не требуется устройство компенсаторов, отводов и неподвижных опор.

Монтаж трубопроводов ИЗОПРОФЛЕКС-115А производится при помощи пресс-фитингов с полимерной втулкой (ПВ), а также фасонных изделий ПОЛИМЕРТЕПЛО.PRO.

Конструкция трубы ИЗОПРОФЛЕКС-115А

Конструкция труб ИЗОПРОФЛЕКС-115А представляет собой классическую конструкцию гибких теплоизолированных труб и состоит из многослойной армированной напорной трубы, теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.

Тонкостенная труба из сшитого полиэтилена PE-Xa
Высокотемпературный адгезив
Армирующий слой из высокомодульного волокна
Наружный слой напорной трубы
Слой теплоизоляции (полужесткий пенополиуретан)
Барьерный слой
Защитная оболочка из полиэтилена
Идентификационные полосы оранжевого цвета

Трубы ИЗОПРОФЛЕКС-115А изготавливаются длинномерными отрезками в течение непрерывного технологического процесса, благодаря чему каждый из слоев имеет прочное физическое сцепление с соседними слоями.

Внутренняя тонкостенная труба из сшитого полиэтилена PE-Xa производится методом непрерывной экструзии из композиции на основе полиэтилена высокой плотности, сшиваемого под воздействием пероксидов.

Армирующий слой представляет собой каркас из нескольких групп нитей из высокомодульного волокна, которые вплетены в трубу с определенным шагом и под углом к оси трубы. Высокотемпературный адгезив обеспечивает прочное сцепление с предыдущим слоем, а нанесенный поверх армирующих нитей наружный слой делает напорную трубу монолитной конструкцией.

Наличие армирующего слоя обеспечивает трубам ИЗОПРОФЛЕКС-115А уникальные эксплуатационные свойства и позволяет:

уменьшить толщину стенки напорной трубы, сохраняя способность транспортировки теплоносителя при максимальном рабочем давлении 1,0 МПа;
увеличить гибкость и уменьшить массу трубы, что является существенными преимуществами при транспортировке трубы и монтаже теплосети;
уменьшить коэффициент линейного удлинения трубы;
частично компенсировать гидравлические удары, возникающие в системе.

Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу; изготавливается из полужесткого озонобезопасного пенополиуретана в результате непрерывного технологического процесса, что обеспечивает равномерность свойств тепловой изоляции на протяжении всего отрезка трубы.

Гофрированная защитная оболочка предназначена для защиты теплоизоляции трубы от внешних воздействий и представляет собой слой из экструдированной светостабилизированной композиции полиэтилена, имеющего жесткое сцепление со слоем теплоизоляции. На внешней поверхности защитной оболочки нанесены продольные сдвоенные идентифицирующие полосы оранжевого цвета.

Номенклатура труб ИЗОПРОФЛЕКС-115А

	Типоразмер трубы	Напорная труба, d×s, мм	Защитная оболочка, D×s1, мм	Масса, кг/м
1	50/100	47,6×3,6	103,0×2,2	1,72
2	63/110	58,5×4,0	115,0×2,4	2,09
3	75/125	69,5×4,6	130,0×2,6	2,65
4	90/145	84,0×6,0	150,0×2,7	3,57
5	110/160	101,0×6,5	165,0×2,9	4,34
6	125/180	116,0×6,8	185,0×3,0	5,19
7	140/200	127,0×7,1	201,0×3,1	5,96
8	160/225	144,0×7,5	226,0×3,2	7,18

Обозначение трубы в заказной спецификации состоит из:

слова «труба»;
торгового наименования трубы – «ИЗОПРОФЛЕКС-115А»;
типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
рабочего давления в мегапаскалях, состоящего из обозначения (символ "P"), числового значения (последовательность символов «1,0») и обозначения единиц измерения – «МПа».

Пример обозначения в заказной спецификации:

Гибкая полимерная теплоизолированная труба с типоразмером напорной трубы 140 и типоразмером защитной оболочки 200, рассчитанная на рабочее давление 1,0 МПа при переменной температуре до 115°C:
•	Труба ИЗОПРОФЛЕКС-115А 140/200 P 1,0 МПа

Способы монтажа труб ИЗОПРОФЛЕКС-115А

Ответвление трубопровода ИЗОПРОФЛЕКС-115А при помощи тройника углового ПОЛИМЕРТЕПЛО.PRO

Для соединения труб ИЗОПРОФЛЕКС-115А используется специально созданный набор соединительных изделий — фасонных изделий с полимерной втулкой (ПВ), конструкция которых позволяет соединять трубы в различных комбинациях, создавая тепловую сеть любой сложности и пространственной конфигурации.

В номенклатуру фасонных изделий с полимерной втулкой включаются:

пресс-фитинг с ПВ под сварку — для присоединения трубы ИЗОПРОФЛЕКС-115А к металлическим участкам трубопровода;
пресс-муфта с ПВ — для соединения двух труб ИЗОПРОФЛЕКС-115А между собой (различают равнопроходные и редукционные пресс-муфты с ПВ);
пресс-тройник с ПВ — для ответвления трубопровода (различают равнопроходные и редукционные пресс-тройники с ПВ).

Также для монтажа тепловой сети с использованием труб ИЗОПРОФЛЕКС-115А применяются фасонные изделия системы ПОЛИМЕРТЕПЛО.PRO. Это набор фасонных изделий с тепловой изоляцией, изготовленной в заводских условиях.
В стандартную номенклатуру фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO включаются:

отводы 90 град ПОЛИМЕРТЕПЛО.PRO — для изменения направления потока теплоносителя на угол 90°;
тройники прямые ПОЛИМЕРТЕПЛО.PRO — для слияния и деления потоков теплоносителя в одной плоскости;
тройники угловые ПОЛИМЕРТЕПЛО.PRO — для слияния и деления потоков теплоносителя в различных плоскостях.

По специальному заказу при согласовании со специалистами возможно изготовление фасонных изделий ПОЛИМЕРТЕПЛО.PRO иного функционального назначения и/или с параметрами, отличными от изделий, включенных в стандартную номенклатуру.

Монтаж фасонных изделий с ПВ, а также фасонных изделий системы ПОЛИМЕРТЕПЛО.PRO производится специальным гидравлическим инструментом.

Транспортировка

Трубы ИЗОПРОФЛЕКС-115А поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком.

Хранение и транспортировка труб осуществляется в бухтах или на барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и от способа хранения/транспортировки.

Поставка в бухтах — стандартная намотка
Поставка в бухтах — «зимняя» намотка
Поставка на барабанах
Поставка в отрезках

Стандартная намотка бухты производится при среднесуточной температуре окружающей среды выше +5°.

Типоразмер трубы	Минимальный радиус изгиба, м	Максимальная длина трубы в бухте, м	Высота (диаметр) бухты, D, м	Ширина бухты, B, м
50/100	0,9	230	2,65	1,2
63/110	0,9	200	2,71	1,2
75/125	1,0	170	2,79	1,2
90/145	1,1	150	2,92	1,2
110/160	1,2	100	2,69	1,2
125/180	1,2	80	2,77	1,2
140/200	1,4	80	2,85	1,2
160/225*	1,6	—	—	—

*	Трубы 160/225 в бухты не наматываются. Поставка осуществляется только на барабанах или мерными отрезками — до 14 м.
