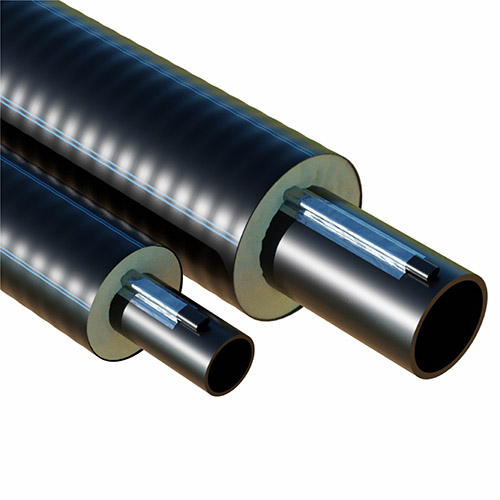

Трубы ИЗОПРОФДЕКС АРКТИК-У



ИЗОПРОФЛЕКС АРКТИК-У — система гибких теплоизолированных труб, предназначенная прежде всего для использования в системах хозяйственно-питьевого водоснабжения при отрицательных температурах окружающей среды, например, для районов Крайнего Севера, при прокладке по поверхности грунта.


Рабочая температура до 40°C
Рабочее давление 1,0-1,6 МПа
Типоразмеры напорной трубы 25-110 мм
Исполнение однотрубное
Назначение незамерзающие сети холодного водоснабжения,
водоотведения и напорной канализации
Способ прокладки подземная;
наземная;
надземная



Трубы ИЗОПРОФЛЕКС АРКТИК-У разработаны как для использования в небольших и средних водопроводных сетях местного и районного назначения, так и в промышленности и сельском хозяйстве для питьевого водоснабжения, удаления сточных вод, в холодильных установках и пр.


Могут также использоваться для трубопроводов, транспортирующих другие жидкости, к которым полиэтилен химически стоек.








Конструкция трубы

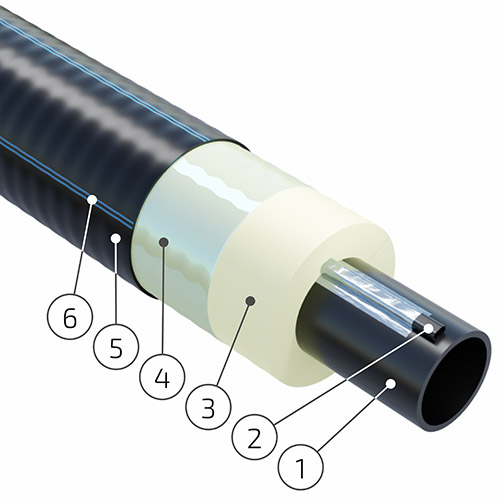

Конструкция трубы ИЗОПРОФЛЕКС АРКТИК-У



Конструкция труб ИЗОПРОФЛЕКС АРКТИК-У представляет собой классическую многослойную конструкцию гибких теплоизолированных труб и состоит из напорной полиэтиленовой трубы, слоя теплоизоляции, гофрированной защитной оболочки и кабель-канала, предназначенного для протягивания нагревательных лент.


  1. Напорная труба из полиэтилена
  2. Кабель-канал
  3. Слой теплоизоляции (полужесткий пенополиуретан)
  4. Барьерный слой
  5. Защитная оболочка из полиэтилена
  6. Идентификационные полосы голубого цвета



Изготовление труб — непрерывный технологический процесс, благодаря которому каждый из слоёв имеет прочнрое физическое сцепление с соседними слоями.











Номенклатура труб ИЗОПРОФЛЕКС АРКТИК-У

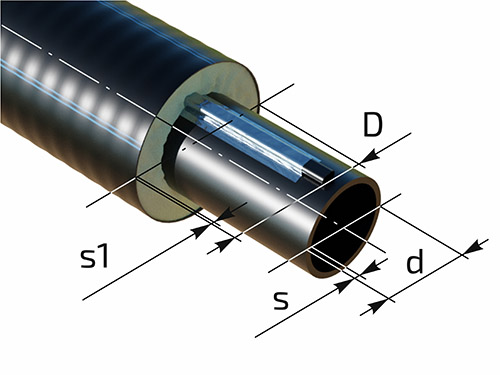

Размеры трубы ИЗОПРОФЛЕКС АРКТИК-У

Наружный размер сечения кабель-канала: 20×15 мм.
Толщина стенки кабель-канала: 2 мм.




Типоразмер трубы Напорная труба
(SDR 13,6),
d×s, мм 		Защитная оболочка,
D×s1, мм 		Мин. радиус изгиба,
м 		Макс. длина трубы в бухте,
м 		Масса,
кг/м
1 25/90 25,0×2,0 94,4×2,2 0,8 250 1,24
2 32/90 32,0×2,4 94,4×2,2 0,8 250 1,32
3 40/90 40,0×3,0 94,4×2,2 0,8 250 1,44
4 50/110 50,0×3,7 115,0×2,4 0,9 200 2,05
5 63/125 63,0×4,7 130,0×2,6 1,0 170 2,70
6 75/145 75,0×5,6 150,0×2,7 1,1 150 3,56
7 90/180 90,0×6,7 185,0×3,0 1,2 80 4,51
8 110/200 110,0×8,1 201,0×3,1 1,3 80 6,48



В таблице приведены наиболее распространенные типоразмеры труб ИЗОПРОФЛЕКС АРКТИК-У.
Эти трубы всегда есть на складе, поэтому их поставку возможно осуществить в наиболее кратчайшие сроки.


По специальному заказу возможно изготовление труб с параметрами, отличными от приведенных в таблице, в том числе с иным размерным соотношением SDR и/или увеличенной толщиной теплоизоляционного слоя.








Способы соединения труб ИЗОПРОФЛЕКС АРКТИК-У






Соединение труб ИЗОПРОФЛЕКС АРКТИК с помощью электросварного фитинга



Соединение труб ИЗОПРОФЛЕКС АРКТИК-У рекомендуется осуществлять при помощи соединительных элементов с закладными нагревательными элементами. Такие стыковые соединения не требуют обслуживания и могут быть размещены в любом месте трубопровода, в том числе в труднодоступных местах.


После монтажа трубопровода требуется проведение работ по тепло- и гидроизоляции мест соединения отвода с трубой. Для изоляции стыковых соединений рекомендуем использовать специально подобранные комплекты изоляции стыка и теплоизоляционный материал (в виде пенопакетов), которые также поставляет Группа ПОЛИМЕРТЕПЛО.





Соединение труб ИЗОПРОФЛЕКС АРКТИК с помощью ПЭ-фитинга



При прокладке временных и перемещаемых линий трубопровода, а также в малом строительстве для монтажа трубопровода ИЗОПРОФЛЕКС АРКТИК-У возможно использование полиэтиленовых компрессионных соединительных элементов. Такие стыковые соединения требуют обслуживания в течение всего срока эксплуатации, поэтому должны быть размещены в местах, удобных для проведения регламентных работ по обслуживанию соединительного элемента.


Места стыковых соединений при использовании компрессионных фитингов как правило не изолируются, поскольку нанесение теплоизоляции затрудняет или делает невозможным обслуживание соединительного элемента.









Возможен также монтаж трубопровода ИЗОПРОФЛЕКС АРКТИК-У посредством стыковой сварки напорной трубы.


Однако в силу трудоёмкости процесса, громоздкости сварочного оборудования и повышенными требованиями к квалификации монтажника этот способ на практике применяется достаточно редко.








Преимущества системы






Полиэтилен, используемый для изготовления труб ИЗОПРОФЛЕКС АРКТИК-У, обладает высокой коррозионной и химической стойкостью, не содержит токсичных компонентов и допущен Госсанэпиднадзором России к использованию в питьевом и хозяйственном водоснабжении.


Теплоизоляция изготовлена из экологически чистого, вспененного без использования фреона, полиуретана, обладающего высокими теплоизоляционными свойствами.


Гибкость труб ИЗОПРОФЛЕКС АРКТИК-У позволяет использовать их при практически любых вариантах прокладки трубопровода и дает возможность выбрать его оптимальный маршрут.


Трубы ИЗОПРОФЛЕКС АРКТИК-У поставляются на строительную площадку длинномерными отрезками требуемой длины (в бухтах), что дает возможность обойтись при укладке минимальным количеством соединений. Это также позволяет значительно сузить траншеи для прокладки труб, что существенно снижает производственные затраты и сроки проведения монтажных работ.


Физические свойства полиэтиленовых труб позволяют производить их укладку без учета теплового расширения.


Монтаж соединительных деталей прост и надежен. Широкий выбор соединительных деталей позволяет найти надлежащее решение в любой ситуации.





Производитель
Полимертепло
Страна производства
Россия

Документация

Трубы ИЗОПРОФЛЕКС АРКТИК-У
PDF,
2.58 Мб
Трубы ИЗОПРОФЛЕКС АРКТИК-У
PDF,
2.07 Мб
Трубы ИЗОПРОФЛЕКС АРКТИК-У
PDF,
1.12 Мб
