Трубы ИЗОКОРСИС и ИЗОКОРСИС У

Трубы ИЗОКОРСИС и ИЗОКОРСИС У
В наличии
Цена по запросу
Трубы и фасонные изделия ИЗОКОРСИС и ИЗОКОРСИС У предназначены для строительства сетей хозяйственно-бытовой канализации, водоотведения (безнапорной и ливневой канализации, водостоков) с температурой до плюс 60°С, сброса промышленных стоков к которым полиэтилен химически стоек в любых зонах климатического районирования, включая зоны Крайнего Севера в диапазоне температур окружающей среды от минус 70°С до плюс 60°С.
Заказать
  • Описание
  • Характеристики
  • Оплата и доставка

Трубы и фасонные изделия ИЗОКОРСИС / Группа ПОЛИМЕРТЕПЛО



Трубы и фасонные изделия ИЗОКОРСИС и ИЗОКОРСИС У предназначены для строительства сетей хозяйственно-бытовой канализации, водоотведения (безнапорной и ливневой канализации, водостоков) с температурой до плюс 60°С, сброса промышленных стоков к которым полиэтилен химически стоек в любых зонах климатического районирования, включая зоны Крайнего Севера в диапазоне температур окружающей среды от минус 70°С до плюс 60°С.


Трубы и фасонные изделия ИЗОКОРСИС и ИЗОКОРСИС У применяются для бесканальной прокладки в сезонно промерзающих грунтах (т.е. при расположении лотка трубы выше глубины проникновения в грунт нулевой температуры). Допустимость прокладки трубопровода на глубинах менее указанных в п.п. 6.2.4 СП 32.13330.2012, а также при наземной/надземной прокладке, обосновывается теплотехническим расчетом.
Трубопроводы ИЗОКОРСИС и ИЗОКОРСИС У применяются также для прокладки в проветриваемых подпольях, непроходных каналах, на эстакадах (при условии защиты от прямых солнечных лучей навесами, экранами, чулками).


Рабочая температура транспортируемой среды до +60°C
Рабочее давление безнапорная
Диапазон допустимых температур окружающей среды: от -70°C до +60°C
Типоразмеры рабочей трубы 110—1200
Длина отрезка трубы до 6 м
Кольцевая жесткость SN50...SN84
(в зависимости от типоразмера трубы)
Способы прокладки подземный (в канале или бесканально);
надземный (на эстакаде);
наземный (под призмой грунта).



Трубопровод ИЗОКОРСИС легко и быстро монтировать: и внутренняя (рабочая) труба, и труба‑оболочка собираются на муфтах без применения специального оборудования, теплоизоляция при этом смыкается без зазора, никакие дополнительные работы по обеспечению герметичности нее требуются.


Основными конкурентными преимуществами трубопроводной системы ИЗОКОРСИС и ИЗОКОРСИС У являются:


  • небольшая масса, что обеспечивает удешевление монтажа и транспортирования в отдаленные регионы;
  • пенополиуретановая теплоизоляция обладает высокой механической прочностью и долговечностью, трехслойная изоляция удовлетворяет самым жестким экологическим требованиям;
  • низкие продольные температурные нагрузки на конструкции;
  • возможность выполнения монтажных работ при низких температурах, высокая скорость монтажа, благодаря использованию при стыковке труб муфтовых соединений, не требующих применения сварочных работ;
  • высокая кольцевая жесткость, гибкость, эластичность, стойкость к гидроабразивному износу, устойчивость силам морозного обжатия или растяжения, химическая, микробиологическая и сейсмическая устойчивость;
  • высокая энергоэффективность (удельные затраты на обогрев существенно ниже альтернативных вариантов);
  • низкие удельные капитальные затраты, ресурс трубопроводных систем более 50 лет.



Конструкция трубы ИЗОКОРСИС / ИЗОКОРСИС У



Конструкция трубы ИЗОКОРСИС / Группа ПОЛИМЕРТЕПЛО



Трубы ИЗОКОРСИС представляют собой конструкцию, состоящую из двух концентрично расположенных труб КОРСИС, скрепленных между собой слоем из жесткого пенополиуретана (ППУ) заливочного типа. Внутренняя труба и защитная труба-оболочка со структурированной стенкой из полиэтилена КОРСИС, имеют гладкую внутреннюю и профилированную наружную поверхность в виде гофра. Трубы ИЗОКОРСИС У отличаются от труб ИЗОКОРСИС наличием полиэтиленового кабель-канала, интегрированного в гофры рабочей трубы.


  • Внутренняя (рабочая) труба КОРСИС
  • Теплоизоляция (пенополиуретан)
  • Кабель-канал
  • Защитная труба-оболочка КОРСИС



В качестве внутренней (рабочей) трубы и защитной трубы-оболочки используются трубы со структурированной стенкой из полиэтилена КОРСИС, имеющие гладкую внутреннюю поверхность и профилированную наружную поверхность в виде гофра, что обуславливает высокую кольцевую жесткость трубы.


Трубы и фасонные изделия ИЗОКОРСИС У отличаются от труб ИЗОКОРСИС наличием полиэтиленового кабель-канала, интегрированного в гофры рабочей трубы и предназначенного для системы электрического обогрева.


Трубы ИЗОКОРСИС (ИЗОКОРСИС У) поставляют в отрезках длиной до 6 м.
Торцы ППУ изоляции гидроизолированы эластичным мастичным составом.


Герметичность стыковых соединений обеспечивают эластичные уплотнительные кольца.


Номенклатура труб ИЗОКОРСИС / ИЗОКОРСИС У





Полимерные трубы ИЗОКОРСИС для незамерзающих трубопроводов

De — средний наружный диаметр (по верхней точке гофра) трубы‑оболочки, мм;
Di — средний внутренний диаметр трубы‑оболочки, мм;
de — средний наружный диаметр (по верхней точке гофра) рабочей трубы, мм;
di — средний внутренний диаметр рабочей трубы, мм.





Типоразмер трубы
(de/De) 		Средний внутренний диаметр рабочей трубы,
di, мм, min 		Средний внутренний диаметр трубы-оболочки,
Di, мм, min 		Расчетная минимальная толщина слоя теплоизоляции,
s, мм 		Расчетная масса,
кг/м
ИЗОКОРСИС ИЗОКОРСИС У
1 110/200 110/200 94 171 23,0 4,0
2 110/250 110/250 94 215 45,0 6,4
3 160/250 136 215 18,5 6,3
4 160/315 160/315 136 271 46,5 9,7
5 200/315 200/315 171 271 27,0 10,0
6 200/400 200/400 171 343 63,0 15,0
7 250/400 250/400 209 343 36,0 15,6
8 315/500 315/500 263 427 45,5 23,8
9 400/630 400/630 335 535 52,5 35,4
10 500/800 500/800 418 687 77,0 61,8
11 630/1000 630/1000 527 851 90,5 89,8
12 800/1200 800/1200 669 1030 80,0 137,0






Возможно изготовление труб и фасонных изделий ИЗОКОРСИС (ИЗОКОРСИС У) с полиэтиленовыми торцевыми заглушками теплоизоляции (ТЗИ), которые предназначены для механической защиты и предотвращения намокания торцов ППУ теплоизоляции на концевых участках.


Трубы с ТЗИ со стороны муфты применяют, как правило, на выпусках из подполья, подвалов домов, лотковых колодцев, камер или помещений, а трубы с ТЗИ со стороны патрубка на соответствующих вводах в лотковые колодцы или камеры.


При изготовлении труб с ТЗИ применяют маркировку патрубков:
  • Z1 — ТЗИ со стороны муфты;
  • Z2 — ТЗИ на выходном патрубке.






Обозначение трубы в заказной спецификации состоит из:


  • слова «труба»;
  • торгового наименования трубы — «ИЗОКОРСИС» или «ИЗОКОРСИС У», где символ "У" обозначает наличие полиэтиленового кабель-канала;
  • номинального наружного диаметра внутренней (рабочей) трубы dе и её номинальной кольцевой жесткости SN;
  • символа "/";
  • номинального наружного диаметра трубы-оболочки Dе и её номинальной кольцевой жесткости SN





Пример обозначения в заказной спецификации:


Труба ИЗОКОРСИС номинальным наружным диаметром 160 мм, номинальной кольцевой жесткостью SN8 c изоляцией из пенополиуретана в трубе-оболочке номинальным наружным диаметром 250 мм и номинальной кольцевой жесткостью SN8:
• Труба ИЗОКОРСИС 160 SN8/250 SN8



Аналогичное изделие с ТЗИ на входе в трубу:
•            Труба ИЗОКОРСИС 160 SN8/250 SN8 ТЗИ (Z1)



Аналогичное изделие с ТЗИ на обоих концах трубы:
•           Труба ИЗОКОРСИС 160 SN8/250 SN8 ТЗИ (Z1 Z2)

Кольцевая жесткость труб ИЗОКОРСИС

Трубы ИЗОКОРСИС и ИЗОКОРСИС У выпускают с различной номинальной кольцевой жесткостью. Номинальная кольцевая жесткость (SN) показывает нагрузку на единицу площади поверхности оболочки многослойной трубы (кН/м²), при 3% поперечной деформации оболочки при испытаниях, без учета бокового отпора грунта.


Класс кольцевой жесткости (SN) — это минимальное значение номинальной кольцевой жесткости (Gн), полученное при испытаниях, округленное до ближайшего наименьшего значения из ряда: 2, 4, 6…30, 32, 34…50, 52, 70, 72, (кН/м²) и т.д.


Трубы ИЗОКОРСИС и ИЗОКОРСИС У, при температуре +20°С, имеют класс номинальной кольцевой жесткости (SN) не менее значений, приведенных в таблице.




Типоразмер трубы Минимальные значения начальной кольцевой жесткости,
Gн 		SN рабочей трубы /
SN трубы-оболочки
SN8/SN8 SN8/SN8
1 110/200 71 70
2 110/250 63 62
3 160/250 51 50
4 160/315 63 62
5 200/315 73 72
6 200/400 68 66
7 250/400 62 60
8 315/500 71 70
9 400/630 81 80
10 500/800 84 84
11 630/1000 71 70
12 800/1200 69 68

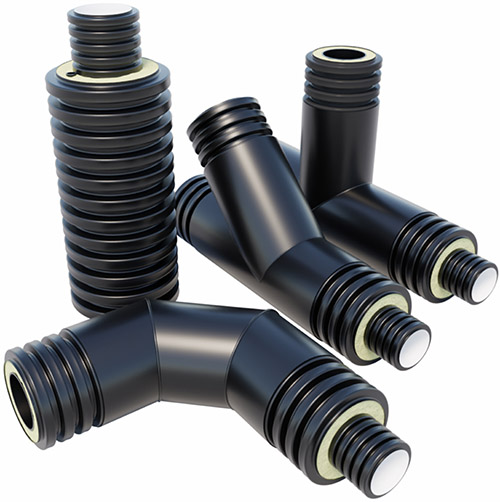

Фасонные изделия ИЗОКОРСИС (ИЗОКОРСИС У)



Фасонные изделия ИЗОКОРСИС (ИЗОКОРСИС У) предназначены для устройства безнапорной канализации закрытого типа. Технические характеристики фасонных изделий аналогичны соответствующим характеристикам труб ИЗОКОРСИС (ИЗОКОРСИС У).


Фасонные изделия ИЗОКОРСИС (ИЗОКОРСИС У) представляют собой многослойную конструкцию, скрепленную жестким ППУ заливочного типа и состоящую из следующих элементов:


  • внутренняя (рабочая) труба (или деталь соединительная) со структурированной стенкой из полиэтилена КОРСИС, имеющая гладкую внутреннюю и профилированную наружную поверхность в виде гофра с установленной на одном конце рабочей трубы в заводских условиях муфтой КОРСИС;
  • теплоизоляционный слой из пенополиуретана;
  • защитная труба-оболочка со структурированной стенкой из полиэтилена КОРСИС, имеющая гладкую внутреннюю и профилированную наружную поверхность в виде гофра;
  • эластичные уплотнительные кольца, на рабочей трубе и оболочке, обеспечивающие герметичность соединений.



Соединительные детали ИЗОКОРСИС У имеют дополнительно интегрированный в гофры рабочей трубы продольный кабель-канал, предназначенный для затяжки в процессе монтажа саморегулирующейся нагревательной ленты. Соединительные детали ИЗОКОРСИС У с диаметром рабочей трубы 630 мм и более поставляют, как правило, с ТЗИ (Z1, Z2, Z3).


  • Отводы
  • Отводы с ревизией
  • Отводы с ревизией и гермовыводами
  • Тройники
  • Тройники с гермовыводами
  • Прочистки
  • Прочистки с гермовыводами
  • Ревизии
  • Ревизии с гермовыводами
  • Переходы эксцентрические
  • Переходы ИЗОКОРСИС-АРКТИК
  • Переходы АРКТИК-ИЗОКОРСИС
  • Законцовки
  • Заглушки теплоизолированные
  • Элементы вывода обогревающих кабелей
  • Элементы вывода кабелей термодатчиков
  • Тройниковые присоединения с ревизией
  • Тройниковые присоединения вертикальные⁠






Производитель
Полимертепло
Страна производства
Россия

Оплата

Оплата товара осуществляется по наличному или безналичному расчету.

  • Оплата наличными. Оплатить можно в офисе компании (есть терминал для пластиковых карт VISA и MasterCard)
  • Безналичный расчет доставка будет произведена в течение 3 дней после поступления денежных средств на наш расчетный счет.

Доставка

Наша компания располагает собственным автопарком. Доставка осуществляется в рабочие дни с 9-00 до 20-00. Оформляется доставка одновременно с заказом.

Если вы забираете ваши товары самостоятельно, то вам необходимо будет связаться с нашими менеджерами, чтобы согласовать время отгрузки.

При заказе на сумму более 50 000 руб. доставка по Санкт-Петербургу и Ленинградской области (30 км от КАД) осуществляется бесплатно!
